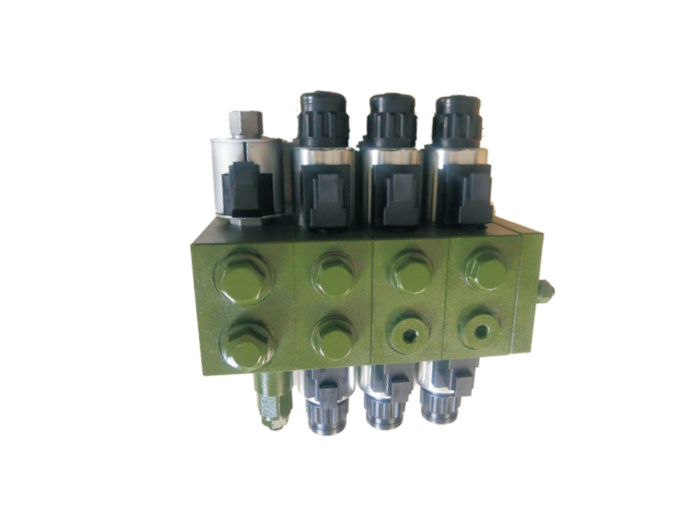

Kriteria penilaian kualiti injap pelbagai hala elektromagnet dan langkah berjaga-jaga

Kualiti injap pelbagai hala elektromagnet secara langsung menentukan kebolehpercayaan, kelajuan tindak balas dan hayat perkhidmatan sistem hidraulik. Penilaian kualitinya memerlukan pertimbangan menyeluruh daripada pelbagai dimensi, termasuk bahan dan proses pembuatan, penunjuk prestasi, ketahanan, kestabilan dan keserasian. Berikut adalah kriteria penilaian kualiti utama dan langkah berjaga-jaga:

I. Penunjuk Kualiti Teras

1. Bahan dan Proses Pembuatan

Bahan Badan Injap:

Injap pelbagai hala menggunakan besi mulur (QT500-7) atau aloi aluminium (gred aeroangkasa 6061-T6), menawarkan kekuatan tinggi dan rintangan ubah bentuk.

Bahan teras injap memerlukan pengerasan pelindapkejutan frekuensi tinggi (cth., rawatan pengkarburan 20CrMnTi), dengan kekerasan permukaan ≥ HRC60 dan rintangan haus yang sangat baik.

Teknologi pengedap:

Pengedap dinamik (cth., teras injap) biasanya menggunakan gabungan polytetrafluoroethylene (PTFE) dan gelang sokongan logam. Pengedap statik sebaik-baiknya menggunakan fluororubber (FKM), tahan suhu tinggi (-20℃~200℃) dan kakisan kimia.

2. Parameter Prestasi

Penilaian Tekanan:

Injap gred industri biasanya mempunyai penarafan tekanan 21~35MPa, manakala injap untuk jentera pembinaan memerlukan sehingga 42MPa (cth., injap berbilang hala penggali).

Tekanan pecah mestilah ≥ 1.5 kali tekanan terkadar.

Padanan Aliran:

Pemilihan diameter injap mesti memenuhi kadar aliran sistem (cth., injap DN10 sepadan dengan 50L/min), penurunan tekanan ≤ 0.3MPa@ kadar aliran berkadar.

Masa Respons:

Masa penukaran injap solenoid ≤ 0.1s (injap frekuensi tinggi boleh mencapai 0.02s), tindak balas langkah injap berkadar ≤ 50ms.

3. Ujian Ketahanan

Kitaran Hidup:

Kitaran penukaran injap ≥ 1 juta kitaran (standard ujian ISO 6403), tiada kebocoran atau penurunan prestasi.

Rintangan Pencemaran:

Kelegaan teras injap ≤ 5μm, mampu beroperasi jangka panjang dalam minyak NAS 1638 Kelas 9 (injap biasa memerlukan Kelas 10).

II. Kaedah Pengesahan Kualiti Utama

1. Barangan Pemeriksaan Kilang

Ujian Pengedap:

Tekanan undian 1.5 kali selama 5 minit, kebocoran ≤ 0.1mL/min (ISO 4406).

**Kebolehpercayaan Pembalikan:**

Menguji 5000 kitaran terbalik setiap satu pada 85 ℃ dan -40 ℃ tanpa gangguan.

**Ujian Kejutan Muatan:**

Renjatan tekanan serta-merta simulasi (cth., tekanan terkadar 110%) tidak menunjukkan keretakan atau ubah bentuk pada badan injap.

**2. Pensijilan Pihak Ketiga:**

**Piawaian Industri:**

ISO 4400 (Sensitiviti Pencemaran Injap Hidraulik), DIN 24340 (Ujian Prestasi).

**Persijilan Keselamatan:**

CE (EU), GOST (Rusia), GB/T 7935 (China).

III. Perbandingan Kualiti Injap pada Gred Berbeza

**Petunjuk:** Injap Rendah | Injap jarak pertengahan

**Bahan Badan Injap:** Besi Tuang HT250 Biasa | QT500-7 Besi Mulur | Salutan Seramik Aloi Aluminium

**Ketepatan Teras Injap:** Kelegaan Radial 8~10μm | 5~8μm | ≤3μm (Menggilap Cermin)

**Masa Balas:** 0.15~0.3s | 0.08~0.15s | ≤0.05s (Dengan Maklum Balas Kedudukan)

**Jangka hayat:** 300,000~500,000 kitaran | 800,000~1,000,000 kitaran | Lebih 2,000,000 kitaran

**Rujukan Harga:** ¥500~2000 | ¥2000~8000 | ¥10,000~50,000

IV. Masalah Kualiti Biasa dan Langkah Mitigasi

**Lekat Teras Injap:**

**Punca:** Pencemaran minyak (bahan zarah > 10μm), burr pemasangan tidak ditanggalkan.

**Penyelesaian:** Membilas sistem sebelum pemasangan; memilih injap dengan penapis terbina dalam.

Kehausan gegelung elektromagnet

Punca: Voltan tidak stabil, terlalu panas daripada tenaga berterusan (kitaran tugas > 60%, jenis tenaga berterusan diperlukan).

Penyelesaian: Pasang pengatur voltan, pilih gegelung **penebat kelas H (180℃)**.

Kebocoran dalaman melebihi piawaian

Punca: Kehausan teras injap atau penuaan pengedap.

Penyelesaian: Periksa kebersihan minyak secara kerap, gantikan dengan teras injap tahan haus (cth., bersalut krom keras).

V. Syor Pembelian

Keadaan operasi yang sepadan:

Untuk jentera pembinaan, pilih injap tahan getaran (cth., dengan bolt anti longgar); untuk peralatan metalurgi, pilih injap tahan suhu tinggi.

Jenama dan perkhidmatan:

Utamakan pembekal yang menyediakan keluk prestasi dan laporan analisis kegagalan.

Pertukaran kos:

Untuk senario operasi berterusan jangka panjang (cth., talian pengeluaran), injap unggul disyorkan; untuk kegunaan terputus-putus, injap jarak pertengahan boleh diterima.

Petua: Untuk sistem kritikal, minta pengilang menyediakan data MTBF (Mean Time Between Failures) (injap biasanya > 100,000 jam). Jika belanjawan terhad, sekurang-kurangnya pastikan teras injap utama dan injap pandu solenoid adalah bahagian jenama, dan injap tambahan yang lain boleh diturunkan tarafnya.
