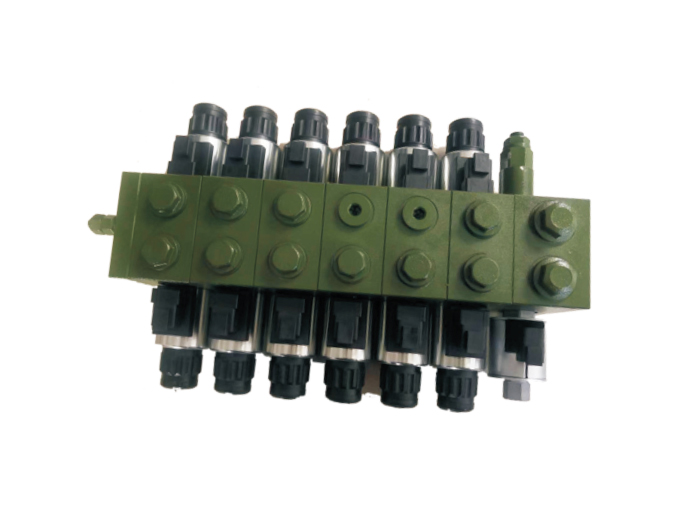

Apakah keperluan bahan untuk injap pelbagai hala elektromagnet?

Pemilihan bahan untuk injap pelbagai hala elektromagnet secara langsung mempengaruhi rintangan tekanan, rintangan haus, rintangan kakisan dan hayat perkhidmatannya. Ia memerlukan pertimbangan menyeluruh terhadap faktor seperti tekanan operasi, ciri media, dan keadaan persekitaran.

Berikut ialah keperluan pemilihan bahan utama dan penyelesaian aplikasi biasa:

I. Keperluan Bahan Komponen Teras

1. Bahan Badan Injap

Jenis Bahan | Ciri-ciri | Senario Berkenaan

Besi Tuang Mulur (QT500-7) | Kekuatan tinggi (kekuatan tegangan ≥500MPa), redaman getaran yang baik, kos rendah | Sistem tekanan sederhana dan rendah (≤35MPa), jentera kejuruteraan

Keluli Tempa (42CrMo) | Kekuatan ultra tinggi (kekuatan tegangan ≥1000MPa), tahan keletihan, dirawat haba dan dibaja | Sistem tekanan tinggi (42MPa ), peralatan metalurgi

Aloi Aluminium (6061-T6) | Ringan (ketumpatan 2.7g/cm³), tahan kakisan, tetapi rintangan tekanan lebih rendah (≤21MPa) | Penerbangan, peralatan mudah alih

Keluli Tahan Karat (316L) | Tahan kepada hakisan asid dan alkali/air laut, tetapi kos tinggi | Industri kimia, platform luar pesisir

Rawatan Khas:

Kemasan dinding dalam: Ra≤0.4μm, mengurangkan rintangan aliran.

Pengukuhan salutan: Rongga badan injap disalut dengan salutan WC-Co (kekerasan HV1200 ), tahan terhadap hakisan zarah.

2. Teras Injap dan Lengan

Gabungan Bahan | Kelebihan | Parameter Teknikal

20CrMnTi Penyaduran Krom Keras Berkarburasi dan Dipadamkan | Kekerasan Permukaan HRC60-62, Rintangan Haus | Ketebalan Penyaduran ≥0.03mm, Jangka Hayat ≥1 juta kitaran

Keluli Tahan Karat (440C) Salutan PTFE | Tahan Kakisan dan Pekali Geseran Rendah (μ≤0.05) | Sesuai untuk media air-glikol

Seramik (Al₂O₃/ZrO₂) | Ultra-Tahan Haus, Anti-lekatan, tetapi Rapuh | Digunakan untuk keadaan kerja yang melampau tekanan tinggi (≥60MPa).

Kesesuaian Ketepatan:

Teras Injap dan Kawalan Jurang Orifis Injap:

Injap Biasa: 0.01~0.03mm

Injap Ketepatan Tinggi: ≤0.005mm (Memerlukan pemasangan terkawal suhu)

3. Meterai

Bahan | Julat Suhu | Rintangan Media | Jangka hayat

Getah Nitril (NBR) | -30℃~100℃ Minyak mineral, emulsi air-minyak: 500,000 kitaran

Fluororubber (FKM): -20℃~200℃, asid dan alkali, minyak ester sintetik: 1 juta kitaran

Poliuretana (PU): -40℃~80℃, rintangan haus tinggi, tetapi tidak tahan hidrolisis: 300,000 kitaran

Rangka logam PTFE: -100℃~260℃, semua minyak hidraulik, media sangat menghakis: 2 juta kitaran

II. Strategi Pemilihan Bahan Berdasarkan Keadaan Kerja

1. Keadaan Kerja Bertekanan Tinggi, Tugas Berat (cth., mesin pengorek terowong)

Badan Injap: Keluli tempa 42CrMo (dipadamkan dan dibaja HB280-320)

Teras Injap: Aloi Stellite berkarburasi 20CrMnTi dan dipadamkan

Meterai: Meterai komposit FKM PTFE

2. 3. Persekitaran Menghakis (cth., Peralatan Kimia)

Badan Injap: Keluli Tahan Karat 316L (Pasif)

Teras Injap: Keluli Tahan Karat Keras Kerpasan 17-4PH

Pengedap: Struktur Pekapsulan Penuh PTFE

4. Persekitaran Suhu Rendah (cth., Jentera Tanah)

Badan Injap: QT400-18L (Besi Mulur Suhu Rendah, -60 ℃ Tenaga Kesan ≥12J)

Pengedap: Getah Silikon (MVQ) atau Getah Nitrile Butadiena Terhidrogenasi (HNBR)

5. Makanan/Peralatan Farmaseutikal

Badan Injap: Keluli Tahan Karat 304 (Ra≤0.2μm Berelektrokilat)

Pengedap: Getah EPDM Disahkan FDA

III. Penggunaan Bahan Berfungsi Khas

Keperluan Antistatik:

Teras injap dengan gentian karbon tambahan (rintangan isipadu ≤10⁶Ω·cm) untuk mengelakkan percikan daripada menyalakan habuk.

Reka bentuk Pengurangan Berat:

Badan injap aloi titanium (TC4), dengan kekuatan yang sama seperti keluli tetapi 40% lebih ringan.

Jangka hayat yang sangat panjang:

Teras injap menggunakan salutan karbon seperti berlian (DLC), dengan pekali geseran <0.02.

IV. Kegagalan Bahan Biasa dan Tindakan Balas

Mod Kegagalan | Sebab | Penyelesaian

Pemarkahan teras injap | Zarah keras menceroboh ke dalam celah | Gantikan dengan penapis dalam talian lengan injap bersalut WC-Co

Bengkak meterai | Ketidakserasian minyak dan bahan | Gantikan dengan bahan FKM atau PTFE

Injap badan retak | Kecacatan tuangan atau kejutan tekanan | Gunakan reka bentuk pengoptimuman tekanan elemen terhingga badan injap keluli palsu

V. Aliran Bahan Masa Depan

Bahan pintar: Bentuk teras injap aloi memori, peraturan aliran penyesuaian suhu.

Bahan nanokomposit: Badan injap bertetulang graphene, kekuatan meningkat sebanyak 50%.

Pencetakan 3D: Bahan kecerunan struktur yang dioptimumkan topologi (cth., saluran penyejukan komposit keluli kuprum).

Cadangan pemilihan: Penilaian menyeluruh diperlukan, dengan mengambil kira faktor seperti kos (bahan menyumbang 30%~50% daripada jumlah kos badan injap), keadaan operasi dan kitaran penyelenggaraan. Utamakan pilihan bahan yang diperakui kepada ISO 4400/DIN 24340.
